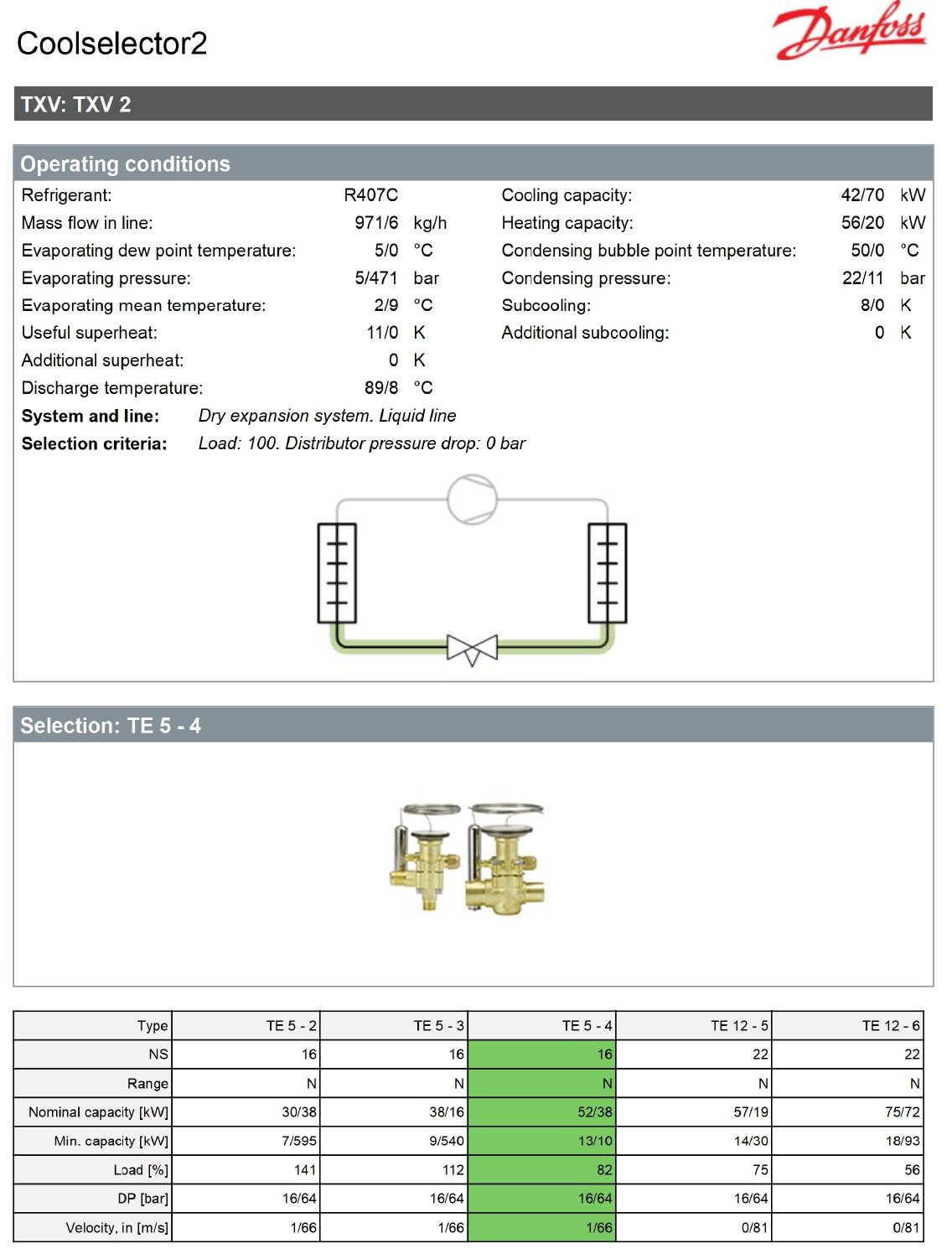

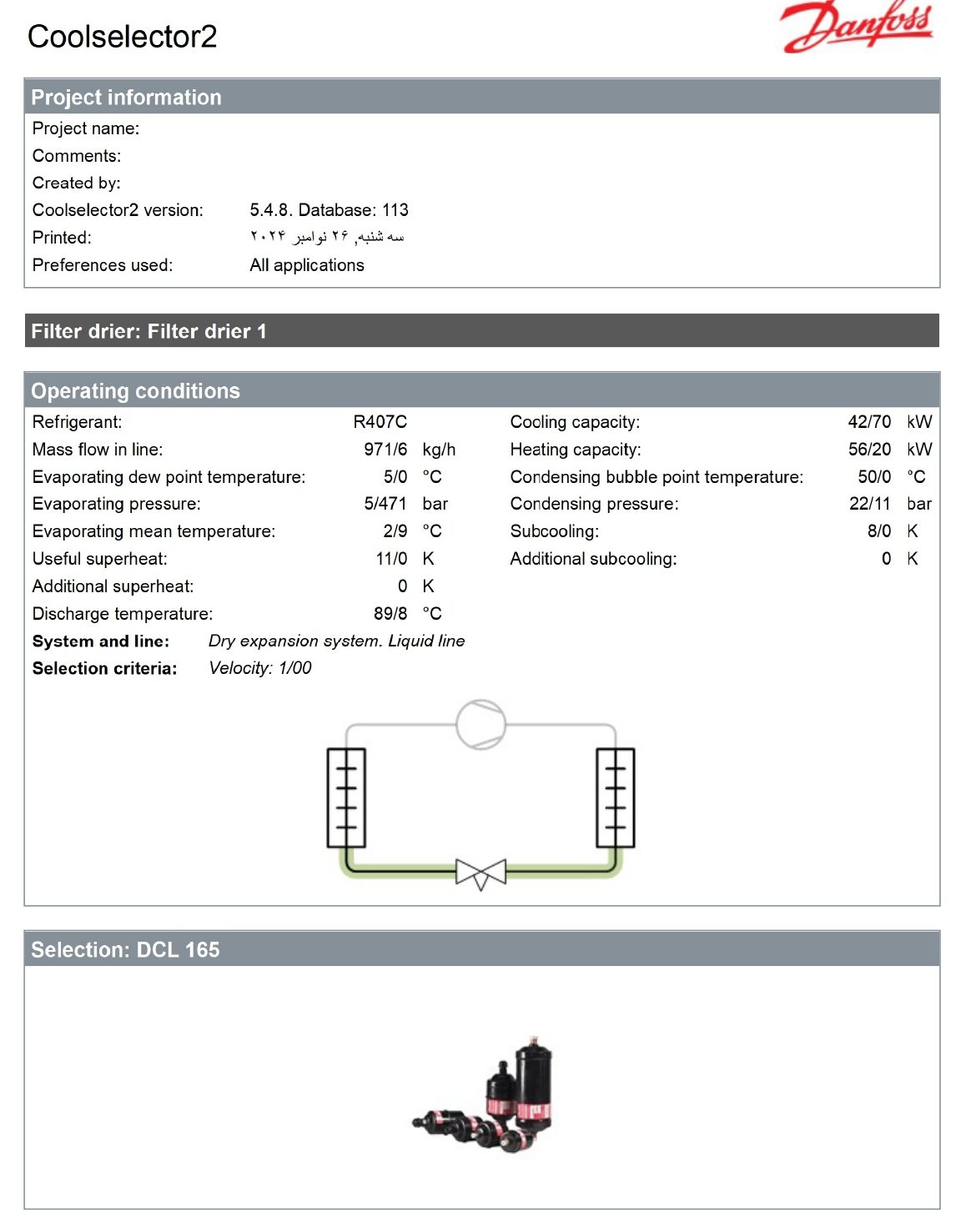

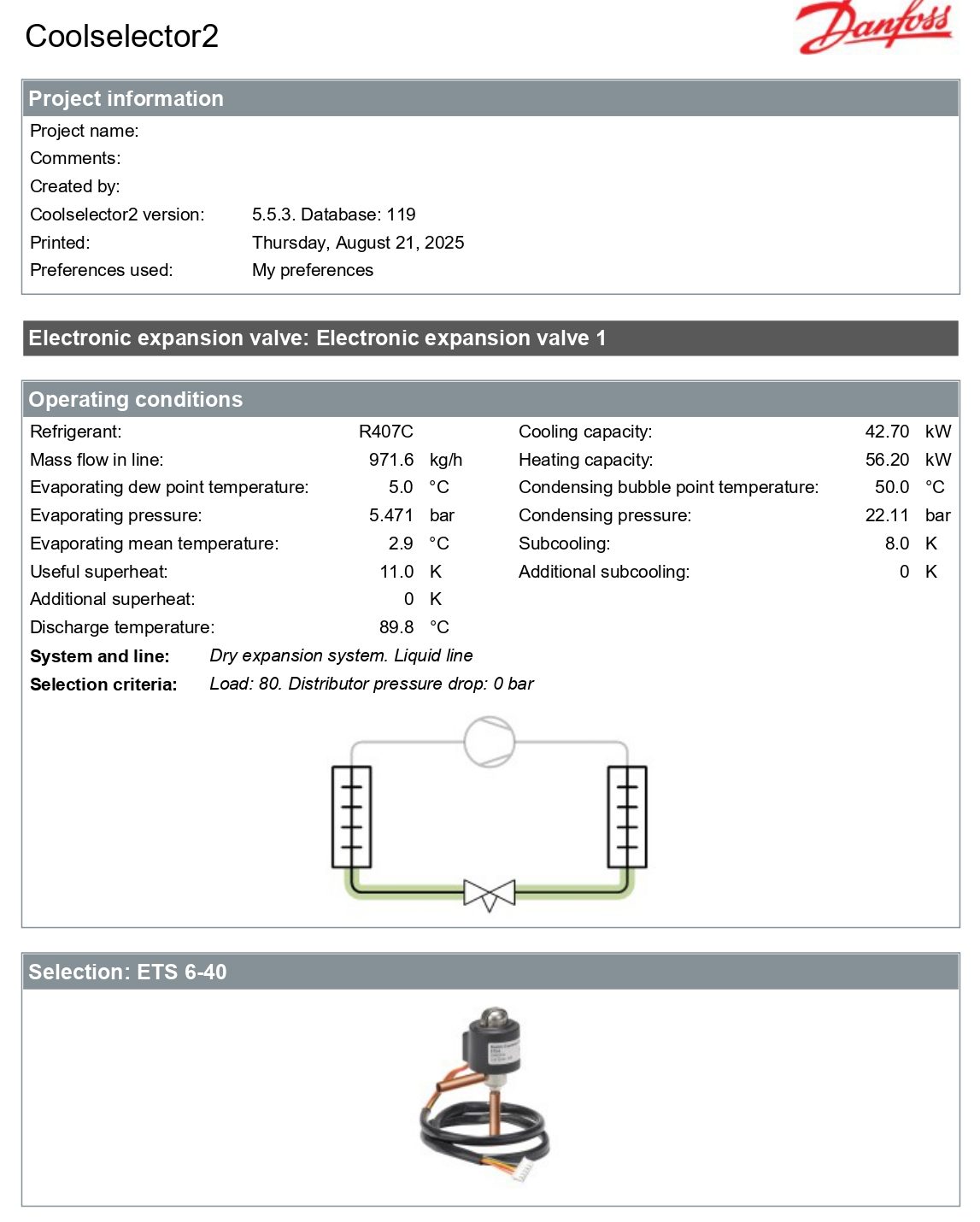

مینی چیلر بالا زن 15 تن تک مدار مدل MCR-15-1-R407 از محصولات شرکت آریا تهویه بوده و به یک کمپرسور اسکرال و کندانسور هوا خنک مجهز است. این نوع مینی چیلر با ظرفیت 15 تن تبرید و از نوع تک مدار، برای استفاده در ساختمان‌های اداری، تجاری، هتل‌ها، ادارات دولتی، مراکز خرید، پاساژها و حتی در ساختمان‌های مسکونی به‌عنوان سیستم مرکزی تهویه مطبوع، بسیار مناسب است.مینی چیلرهای تراکمی بالازن به دلیل نوع عملکرد خود برای خنک کردن آب استفاده می‌شوند. این آب خنک شده در سیستم‌های سرمایشی، تهویه مطبوع و حتی در برخی فرآیندهای صنعتی مورد بهره‌برداری قرار می‌گیرد. طراحی مینی چیلرهای شرکت آریا تهویه با هدف بهینه‌سازی راندمان دستگاه انجام شده است. به‌طور ویژه، اواپراتور و کندانسور این دستگاه‌ها با استفاده از نرم‌افزار پیشرفته HTFC طراحی می‌شوند، که این امر باعث می‌شود کمپرسور اسکرال به‌کار رفته در چیلر با ظرفیت 15 تن تبرید تک مدار، بالاترین بازدهی ممکن را داشته باشد.در مینی چیلر 15 تن تک مدار مدل  MCR-15-1-R407 از کمپرسور اسکرال کوپلند مدل ZR-190 استفاده شده است. این کمپرسور که برای عملکرد بهینه در سیستم‌های خنک‌کننده هوا طراحی شده، به همراه کندانسور هوایی، قابلیت ارائه توان سرمایشی 15 تن تبرید (تقریباً معادل 42.7 کیلووات) را دارد. گاز مبرد مورد استفاده در این چیلر، R407 می‌باشد که به‌دلیل ویژگی‌های سازگار با محیط زیست و راندمان بالای آن، برای سیستم‌های تهویه مطبوع ایده‌آل است.

کمپرسور مینی چیلر بالازن 15 تن تک مدار :

برند COPELAND یکی از زیرمجموعه‌های برجسته شرکت آمریکایی امرسان است و به عنوان یکی از باکیفیت‌ترین و مطمئن‌ترین نام‌ها در صنعت کمپرسورهای تبرید شناخته می‌شود. کمپرسورهای کوپلند به دلیل طراحی مدرن و سازگاری با آخرین فناوری‌های جهانی، جایگاه ویژه‌ای در بازار دارند. این کمپانی همواره محصولات خود را با توجه به نوآوری‌های روز دنیا توسعه داده و از آن‌ها برای ایجاد سیستم‌های تبریدی پیشرفته استفاده می‌کند. به‌ویژه در دسته کمپرسورهای اسکرال، برند COPELAND یکی از انتخاب‌های اصلی در پروژه‌های بزرگ و کوچک به شمار می‌رود. علاوه بر کمپرسورهای کوپلند، بر حسب نیاز پروژه و شرایط خاص آن، امکان استفاده از برندهای معتبر دیگری نظیر BITZER، REFCOMP، HANBELL و DANFOSS نیز فراهم است که همگی جزو برترین‌های این صنعت هستند.
از جمله ویژگی‌های کنترلی که در این کمپرسورها به کار رفته است، می‌توان به شیر قطع‌کننده خط مکش (VALVE OFF-SUCTIONSHUT) اشاره کرد. که باعث افزایش ایمنی و کنترل دقیق‌تر جریان مبرد می‌شود. همچنین، سیستم کنترل دمای سیم‌پیچ موتور (CONTROL TEMP WINDING MOTOR) به حفظ دمای بهینه موتور کمک می‌کند و از داغ شدن بیش از حد جلوگیری می‌کند.
که این ویژگی به طول عمر دستگاه افزوده و از خرابی‌های احتمالی جلوگیری می‌نماید. علاوه بر این، کنترل جهت چرخش موتور (CONTROL MAIN) یکی دیگر از ویژگی‌های پیشرفته این کمپرسور است. که باعث بهبود کارایی و جلوگیری از عملکرد نادرست موتور می‌شود.

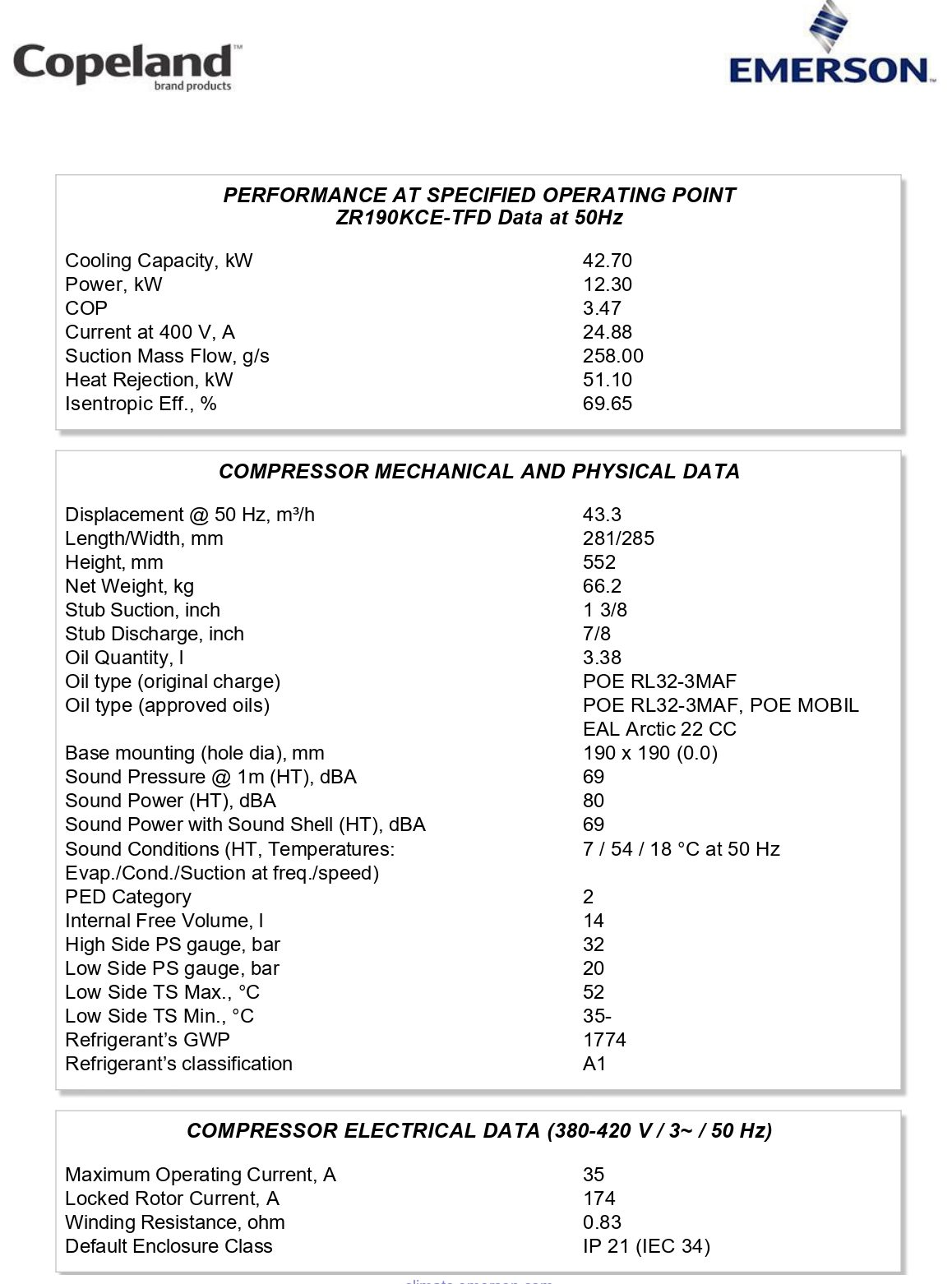

مینی چیلر کندانسور هوایی 15 تن تبرید از کمپرسور برند کوپلند مدل ZR 190 بهره می‌برد. این کمپرسور از نوع هرمتیک (HERMETIC) است که نسبت به مدل‌های اسکرو و پیستونی، از نظر صدا و لرزش عملکرد بهتری دارد و با سطح صدای کمتر و کارکرد آرام‌تر، گزینه‌ای ایده‌آل برای محیط‌های مختلف به شمار می‌آید.

کندانسور مینی چیلر بالازن هواخنک 15 تن:

کندانسور چیلر هوا خنک 15 تن تبرید اسکرال تک مدار R407، از محصولات شرکت آریا تهویه، با دقت و مهندسی خاصی طراحی شده است. این کندانسور شامل دو فن زیلابگ مدل ZILABEG-71 در بالای دستگاه و دو عدد کویل است. که نقش کلیدی در انتقال حرارت و خنک‌سازی سیستم ایفا می‌کنند. طراحی این کندانسور به گونه‌ای است که برخلاف بسیاری از سیستم‌های دیگر، نیازی به نصب سایه‌بان برای محافظت در برابر نور خورشید ندارد. این ویژگی، آن را برای نصب در فضاهای باز و مناطق با شرایط جوی متغیر ایده‌آل می‌سازد.

یکی از مهم‌ترین مزایای این کندانسور، توانایی عملکرد آن با حداقل نیاز به نظافت است. این سیستم با در نظر گرفتن حفظ کارایی در شرایط سخت و با کمترین هزینه‌های نگهداری طراحی شده است، به‌طوری که حتی با حداقل نظافت، همچنان قادر به ارائه عملکرد بهینه است.

ظرفیت سرمایشی بالای این کندانسور، آن را به یک انتخاب مناسب برای استفاده در تمامی مناطق ایران تبدیل کرده است. از شهرهای بزرگ با آب و هوای معتدل مانند تهران، اصفهان، مشهد، یزد و تبریز گرفته تا استان‌های شمالی که با رطوبت بالا مواجه‌اند، این سیستم به خوبی از عهده نیازهای سرمایشی بر می‌آید. علاوه بر این، این چیلر توانایی فعالیت موثر در مناطق گرمسیری و با دمای بالا مانند قم، بندرعباس، شیراز و سایر شهرهای گرمسیر را نیز داراست.به‌طور کلی، طراحی این کندانسور بر اساس نیازهای متنوع مناطق مختلف ایران انجام شده است و می‌تواند در شرایط جوی متنوع، از جمله رطوبت بالا، گرمای شدید و آب و هوای خشک، عملکردی پایدار و مطمئن ارائه دهد. به دلیل این ویژگی‌ها و راندمان بالا، این کندانسور گزینه‌ای مناسب برای پروژه‌های مختلف ساختمانی و صنعتی در سراسر کشور محسوب می‌شود.

اواپراتور مینی چیلر بالازن 15 تن تک مدار :

در مینی چیلر بالازن هوا خنک 15 تن تک مدار آریا تهویه مدل MCR-15-1-R407 از مبدل پوسته و لوله (SHELL &  TUBE) استفاده می گردد. و اواپراتور چیلر تراکمی کندانسور هوایی 15 تن تک مدار به صورتی طراحی میگردند که بتوانند فشارهای بالایی را تحمل نموده و همچنین در برابر خوردگی و اکسیداسیون شرایط طبیعی مقاوم، و به طبع از عمر مفید بالایی نیز برخوردار باشد.  با توجه به کنترل ظرفیت در کمپرسور های اسکرو طراحی اواپراتور به گونه‌ای صورت میگیرد که تعداد پاس اواپراتور متناسب و محاسبه شده با سرعت مبرد جهت برگشت روغن در ظرفیت پایین کمپرسور باشد.

استفاده از فین های آلمینیومی در داخل لوله های اواپراتور موجب مغشوش شدن جریان گاز فریون شده و انتقال حرارت را به علت برخورد مداوم گاز فریون با سطح  لوله در حد  بسیار مطلوبی بالا برده است. بافل های موجود از جنس پلی پروپیلن با استحکام بالا در  شل اواپراتور نیز، به گونه ای طراحی شده اند که با توجه به افت فشار مناسب در مسیر  آب سرد بالاترین بازدهی اواپراتور را باعث شوند.

همچنین در ساخت اواپراتور مینی چیلر بالازن هوا خنک 15 تن تبرید نامی تک مداره از ماشین آلات CNC در تولید تیوپ شیت ها استفاده میشود. با این روش تولید کیفیت و دقت ساخت دستگاه بسیار بالا است که در نتیجه آن احتمال نشتیها بسیار کم میشود. همچنین از درپوش جهت تلرانس‌های ساخت و افزایش دقت تولید استفاده میشود. مزیت استفاده از درپوش‌ها به صورت یکپارچه، افزایش استحکام و طول عمر اواپراتورها مییابد. همچنین از اکسپند دارای کنترل گشتاور جهت اکسپند لوله های مس به تیوپ شیت استفاده می‌گردد. مبدل با دو لایه رنگ اپوکسی و پس از آن با عایق ضخیم پوشانده میشود که در انتهای تولید مبدل تحت فشار 500psi ازت به مدت 48 ساعت تست میشود .

تابلو برق مینی چیلر بالازن 15 تن تک مدار :

تابلو نصب شده بر روی محصولات آریا تهویه خراسان، با مشخصات فنی 380V/3PH/50HZ و درجه حفاظت IP55 طراحی شده است. این تابلو برق به‌منظور ارائه عملکرد بهینه و ایمنی بالا، دارای دو درب مجزا است که به‌طور خاص برای محافظت از چراغ‌های سیگنال در برابر نور آفتاب، باران و دیگر عوامل محیطی طراحی شده‌اند.

ویژگی‌های ساختاری:

به گونه‌ای مهندسی شده‌اند که دارای لرزه‌گیر جداگانه‌ای هستند. این لرزه‌گیرها به جلوگیری از انتقال ارتعاشات ناشی از عملکرد کمپرسورها به داخل تابلو برق کمک می‌کنند. علاوه بر این، فن‌های مکنده یا دمنده با فیلترهای مناسب به کار رفته‌اند که علاوه بر تأمین جریان هوا، از تابلو برق در برابر ورود گرد و غبار و آلودگی‌های محیطی محافظت می‌کنند.

به‌منظور سهولت استفاده در شرایط نور کم، این تابلو برق‌ها مجهز به چراغ‌های LED همراه با میکروسوئیچ هستند که دسترسی به کنترل‌ها و وضعیت تابلو را در تاریکی فراهم می‌کنند. اتصال سیم ارت به زمین نیز در این تابلو برق‌ها به‌طور جدی مورد توجه قرار گرفته است؛ این اتصال مسئولیت تحویل و برقراری شبکه ارت با مقاومت کمتر از دو اهم را بر عهده دارد که برای ایمنی دستگاه و کاربران ضروری است.

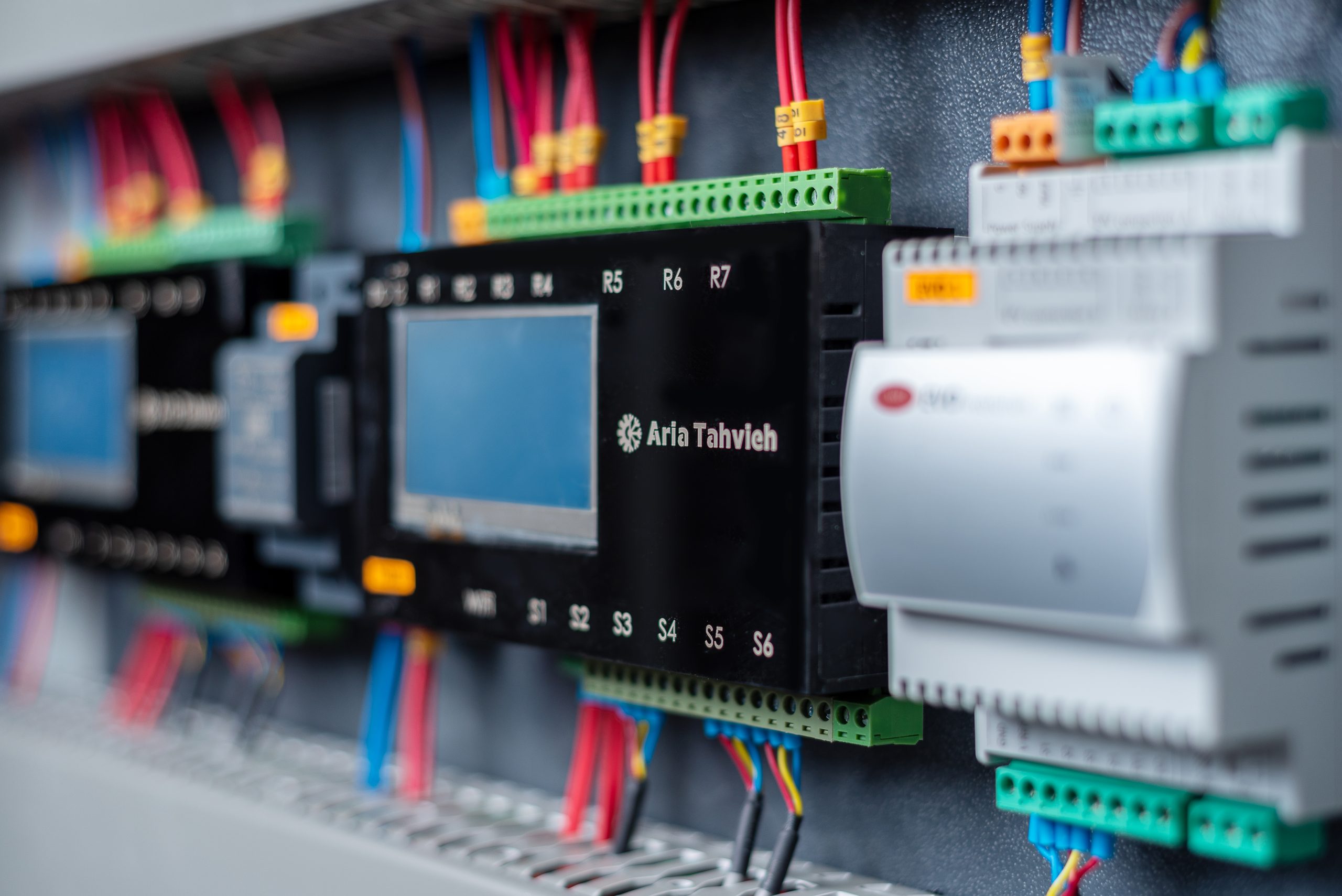

کنترل تابلو برق:

این تابلوها به‌گونه‌ای طراحی شده‌اند که امکان دسترسی به دو نقطه کنترل روشن/خاموش را فراهم می‌آورند. یکی از این نقاط به‌عنوان دکمه اضطراری عمل می‌کند و در مواقع ضروری به‌کار گرفته می‌شود. کنترلرهای مورد استفاده در این تابلو برق‌ها از برندهای معتبر DANFOSS یا CARELL انتخاب شده‌اند و شامل کلید محافظ جان هستند. این کلید به‌منظور کاهش حداکثری خطر برق‌گرفتگی و جلوگیری از اتصال بدنه برق اصلی دستگاه به کار می‌رود، که به نوبه خود به جلوگیری از حوادث ناشی از برق کمک می‌کند.

فضای داخلی و تجهیزات:

فضای داخلی تابلو برق به‌گونه‌ای بزرگ طراحی شده است که عیب‌یابی و دسترسی به اجزاء داخلی را آسان‌تر می‌کند. این ویژگی به تکنسین‌ها اجازه می‌دهد تا به راحتی تعمیرات و نگهداری را انجام دهند. برای حفاظت کابل‌ها از گلند فلزی و فلکسیبل استفاده می‌شود که علاوه بر ایمنی، به حفظ انسجام و تمیزی فضای داخلی کمک می‌کند.همچنین شامل چراغ‌های سیگنال مجزا برای هشدار است که به کاربر اطلاع می‌دهند تا در صورت بروز هرگونه مشکل یا اختلال، به سرعت اقدام کند. این طراحی جامع و مهندسی دقیق، ایمنی و عملکرد بالای محصولات آریا تهویه را تضمین می‌کند و به کاربر اطمینان خاطر می‌دهد.

کنترل فاز بار و سیگنال عملکرد دستگاه:

 کنترل فاز بار یا اصطلاحا ” رله کنترل فاز ” یکی از تجهیزات حفاظتی مورد استفاده در تابلو برق است. عملکرد این دستگاه به‌صورت الکترونیکی بوده و وظیفه آن حفاظت از تجهیزات در برابر اختلالات شبکه برق می‌باشد. منظور از اختلالات کاهش / افزایش ولتاژ ، عدم تقارن یا جابه‌جایی فازهاست. که در صورت بروز هر یک از این موارد می توان اقدام به قطع جریان می نمایید. در طراحی تابلو برق دستگاه های شرکت آریا تهویه از کنترل فاز برند LS، فانال و یا مشابه استفاده میشود. این دستگاه دارای یک ولت متر True RMS است که ولتاژ  در محدوده ی 10 ولت تا 220 ولت AC را اندازه گیری می کند و با توجه به مقدار اندازه گیری شده وضعیت خط مورد نظر را نمایش می دهد.
این دستگاه دارای 16 ورودی است که سه عدد از این ورودی ها مخصوص خطوط R, S,T برق سه فاز می باشد. و علاوه بر اندازه گیری ولتاژ این خطوط توالی فاز برای این خطوط را انجام می دهد. همچنین این دستگاه مجهز به WIFI برای کنترل از راه دور است که برنامه ی کنترلی تحت وب نوشته شده دارد و نیازی به نصب نرم افزار برای کنترل این دستگاه نیست. مزیت دیگر  این دستگاه، استفاده از رله SSR می باشد که قابل برنامه ریزی به صورت اتومات و دستی است.

مینی چیلر بالازن 15 تن تک مدار – مشخصات فنی و طراحی

بدنه:

 مینی چیلر بالازن 15 تن تک مدار با توجه به نیازهای متنوع و شرایط مختلف محیطی طراحی شده است. ابعاد بهینه و وزن متعادل این دستگاه به نحوی انتخاب شده‌اند که در فرآیند حمل و نقل و نصب، بدون ایجاد مشکل یا تنش اضافی عمل کند.

طراحی و مدل‌سازی:

مینی چیلرهای آریا تهویه با بهره‌گیری از نرم‌افزارهای پیشرفته طراحی صنعتی و مهندسی مانند CATIA، SOLIDWORK و AUTO CAD، توسط تیم فنی و مهندسی شرکت طراحی و مدل‌سازی می‌شوند. این طراحی‌ها شامل شبیه‌سازی‌های دقیق و تحلیل‌های ساختاری است. سپس، با استفاده از نرم‌افزارهای آنالیز مانند ABAQUS، دستگاه تحت شرایط فشار تست می‌شود تا اطمینان حاصل شود که در مراحل بارگیری، حمل و نقل و نصب، کمترین تنش به سازه وارد شود. این روند، مقاومت دستگاه را در برابر عوامل خارجی مخرب بهینه می‌کند و طول عمر آن را افزایش می‌دهد.

ساخت بدنه:

در این مرحله، با رعایت استانداردهای بین‌المللی، از ورق‌های با کیفیت و ضخامت مناسب (بین 2.5 تا 3 میلی‌متر) استفاده می‌شود. فرآیند برش و خم ورق‌ها و ستون‌ها به دقت طبق نقشه‌های طراحی شده، با استفاده از دستگاه‌های CNC انجام می‌گیرد. این دقت در ساخت، تضمین‌کننده کیفیت و استحکام بالای دستگاه در برابر فشار و تنش‌های محیطی است.

شاسی:

شاسی مینی چیلر از ناودانی‌های 10، 12 و 8 ساخته شده است که بسته به مدل و سری دستگاه، وزن قطعات شامل کمپرسور، کندانسور، اواپراتور و تجهیزات مکانیکی را به خوبی تحمل می‌کند. در این قسمت، از پیچ‌های تمام استیل ضد زنگ گرید A4 و پایه‌های مخصوص حمل جرثقیل استفاده می‌شود که از ورق با ضخامت 6 میلی‌متر ساخته شده‌اند. این طراحی، ایمنی و پایداری دستگاه را در حین حمل و نصب تضمین می‌کند.

اتصالات:

اتصالات به‌کار رفته در این مینی چیلر از جنس استیل و گرید A4 هستند که دارای خاصیت ضد زنگ بوده و علاوه بر افزایش استحکام بدنه، به زیبایی ظاهری دستگاه نیز می‌افزایند. نصب این اتصالات مطابق با استانداردهای خاص انجام می‌شود. شاسی دستگاه به گونه‌ای طراحی شده که دارای لرزه‌گیر است تا از انتقال لرزش‌های ناشی از عملکرد دستگاه به سایر بخش‌ها جلوگیری کند. همچنین، بدنه اصلی تابلو برق با استفاده از لرزه‌گیر به بدنه چیلر متصل می‌شود تا ایمنی بیشتری ایجاد کند.

رنگ:

رنگ بدنه مینی چیلر مدل MCR-15-1-R407 از نوع رنگ پودری الکترواستاتیک کوره‌ای است. این رنگ‌ها در دمای 210 درجه سانتی‌گراد و در مدت 8 دقیقه پخته می‌شوند که موجب افزایش مقاومت و دوام بدنه دستگاه در برابر شرایط جوی و محیطی می‌گردد. رنگ‌های پایه پلی‌استر به‌ویژه برای قطعات فلزی در معرض نور خورشید و باران طراحی شده‌اند و به حفظ زیبایی و کیفیت دستگاه در طولانی‌مدت کمک می‌کنند.

تجهیزات:

کیت هیدرولیک در مینی چیلرها یکی از اجزای حیاتی است که برای بهینه‌سازی عملکرد سیستم سرمایشی و تأمین جریان آب در مدارهای بسته به کار می‌رود. وظیفه اصلی این کیت ایجاد تعادل فشار، کنترل جریان آب و توزیع مناسب آن در سیستم‌های تهویه مطبوع است. این کیت شامل اجزایی مانند پمپ‌های سیرکولاتور، منبع انبساط، شیرهای کنترلی، گیج‌های فشار و فلوسوییچ می‌باشد.

در شرکت آریا تهویه، کیت هیدرولیک به‌طور داخلی در مینی چیلرها نصب می‌شود که مزیت آن جلوگیری از نفوذ باران و گرد و غبار به داخل چیلر است. همچنین، پمپ، منبع انبساط و کلیه تجهیزات کیت هیدرولیک شامل گارانتی شرکت می‌شوند که به افزایش اعتماد کاربران و اطمینان از عملکرد بهینه دستگاه کمک می‌کند.

با ترکیب این ویژگی‌ها و طراحی مهندسی دقیق، مینی چیلر بالازن 15 تن آریا تهویه به گزینه‌ای مطمئن و کارآمد برای نیازهای تهویه مطبوع در محیط‌های مختلف تبدیل شده است.
