مینی چیلر بالا زن 18 تن دو مدار مدل MCR-18-2-R22 آریا تهویه مجهز به 2 دستگاه کمپرسور اسکرال به همراه کندانسور هوا خنک میباشد. مینی چیلر هوا خنک 18 تن دو مدار مناسب تهویه مطبوع ساختمان های  اداری، تجاری، هتل، ادارت دولتی، پاساژ ها ، مراکز خرید و یا به صورت مرکزی در ساختمان های مسکونی استفاده می شوند. مینی چیلر تراکمی به لحاظ ماهیت و کارکرد، به منظور سرد کردن آب به کار گرفته می‌شود که از این آب سرد تولید شده در سیستم‌های سرمایشی، تهویه مطبوع و همین طور در محصولات صنعتی استفاده می‌گردد.مینی چیلر های شرکت آریا تهویه برای دستیابی به بالاترین راندمان طراحی شده اند به طوریکه طراحی اواپراتور  و کندانسور آنها با نرم افزار  HTFC   موجب میشود که بالاترین راندمان از کمپرسور  اسکرال بکار رفته در چیلر کندانسور هوایی 15 تن تبرید دو مدار، گرفته شود.به همین منظور مینی چیلر بالازن هوا خنک 18 تن تبرید دو مدار MCR-18-2-R22 دارای دو دستگاه کمپرسور اسکرال کوپلند مدل ZR-108 می باشد. گاز مبرد چیلر تراکمی 18 تن تبرید که تقریبا معادل چیلر 51 کیلو وات است ، از نوع R22 است.

کمپرسور مینی چیلر بالازن  18 تن دو مدار :

برند COPELAND یکی از زیر مجموعه های کمپانی امرسان آمریکا است. از نظر کیفیت، کمپرسور کوپلند یکی از برند های مطمئن حوزه کمپرسورهای تبرید شناخته می شود که پا به پای تکنولوژی روز دنیا محصولات خود را گسترش می دهد. در دسته کمپرسورهای اسکرال بیشتر از برند COPELAND استفاده می‌شود. همچنین با توجه به  شرایط و درخواست مورد نیاز پروژه امکان استفاده از کمپرسور با برند های معتبر و تراز اول دنیا مانند BITZER ،REFCOMP ،HANBELL ، و   DANFOSS نیز موجود است.

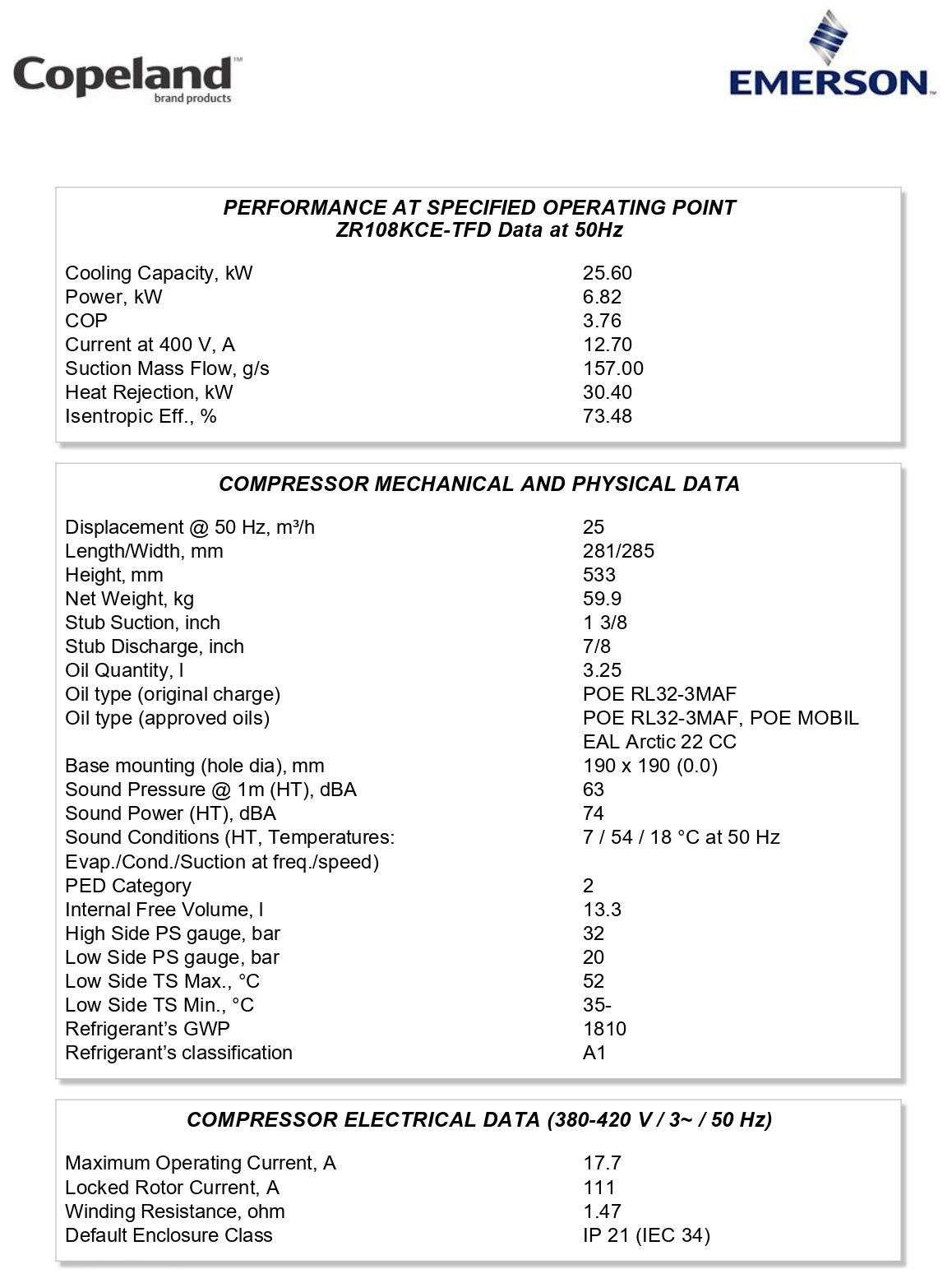

مینی چیلر کندانسور هوایی 18 تن از کمپرسور برند کوپلند مدل ZR108 ساخته میشود. که  این کمپرسور از سری HERMETIC می باشد. بنابراین این تکنولوژی در مقایسه با مدل های اسکرو و پیستونی از صدا و لرزش کمتری برخوردار است. کمپرسورهای اسکرال موجود در ایران غالبا ساخت کارخانه های آمریکا ، تایلند و چین می باشند.  پس از سیستم های کنترلی این کمپرسورها می توان به شیر قطع کننده خط مکش یا VALVE OFF-SUCTIONSHUT ، کنترل دمای سیم پیچ موتور CONTROL TEMP WINDING MOTOR و کنترل جهت چرخش موتور به صورت CONTROL MAIN اشاره نمود.

کندانسور مینی چیلر بالازن هواخنک 18 تن:

کویل کندانسور محصولات تولیدی آریا تهویه از لوله مسی داخل شیاردار  با سایز (قطر) 3/8 اینچ ساخته می شود. فین مصرفی چیلرها از جنس آلومینیوم، بصورت موج دار و کنگره ای با ضخامت مناسب (140 الی 200 میکرون) و چینش  مثلثی است. لبه های کنگره ای فین در مغشوش کردن جریان هوا نیز موثر است. فاصله مرکز تا مرکز لوله ها به نحوی طراحی شده است که بیش ترین تعداد لوله در واحد سطح قرار گیرد که همین امر باعث افزایش حجم داخلی دستگاه و در نتیجه افزایش راندمان می شود.

طراحی و محاسبه کندانسور مینی چیلر بالازن

محاسبه و انتخاب حجم کندانسور متناسب با ظرفیت سرمایشی کمپرسور و با استفاده از نرم افزارهای مطرح و بین المللی مانند Unilab  و Technisolve و با در نظر گرفتن ضریب ایمنی بالا انجام می شود. پلیت کندانسورها از جنس ورق گالوانیزه با ضخامت 1.25 میلیمتر و بصورت یکپارچه تولید می گردد که بوسیله پلیت میانی، جریان ورودی فن ها جدا می شود. پلیت ها با رنگ مشکی براق پودری الکترواستاتیک پوشیده می شوند که باعث افزایش طول عمر و کیفیت کندانسور می شود.همچنین جهت جلوگیری از ورود رطوبت و ذرات گرد و غبار، انجام مراحل کنترل کیفیت، اطمینان از عدم نشتی و آسیب نرسیدن به کندانسور حین جا به جایی، تمام محصولات آریا تهویه با استفاده از گاز نیتروژن با فشار PSI 400 شارژ می شوند.

مشخصات مقداری کویل کندانسور

کندانسور مینی چیلر بالازن هوا خنک 18 تن دو مدار –R22 آریا تهویه از 2 عدد فن مخصوص کندانسور با برند زیلابگ مدل ZILABEG63 تعبیه شده در بالای دستگاه و  2 کویل با لوله های سایز 3/8 اینچ داخل شیار دار تشکیل شده است.
که با توجه به استفاده در ساختمانها و کاربری های متنوع به گونه ای طراحی گردیده است که به سایه بان نیازمند نبوده و میتواند با حداقل نظافت کارکرد مناسبی داشته باشد و در شرایط سخت جوی مقاوم باشد. مینی چیلر هوا خنک 18 تن تبرید با توجه به ضریب اطمینانی که برای ظرفیت کندانسور آن در نظر گرفته شده است توانایی کارکرد در تمامی مناطق مانند شهرهای تهران، مشهد، اصفهان، تبریز و استان های شمالی کشور و همچنین مناطق گرمسیری مانند قم، یزد، شیراز و … را به راحتی دارد. همچنین شایان ذکر  است که مبرد در نظر گرفته شده برای این مینی چیلرها (R22) برای مناطق گرمسیری ایده‌آل می باشد.

اواپراتور مینی چیلر بالازن 18 تن دو مدار :

در مینی چیلر بالازن هوا خنک 18 تن دو مدار آریا تهویه مدل MCR-18-2-R22 از مبدل پوسته و لوله (SHELL &  TUBE) استفاده می گردد. و اواپراتور چیلر تراکمی کندانسور هوایی 18 تن دو مدار به صورتی طراحی میگردند که بتوانند فشارهای بالایی را تحمل نموده و همچنین در برابر خوردگی و اکسیداسیون شرایط طبیعی مقاوم، و به طبع از عمر مفید بالایی نیز برخوردار باشد.  با توجه به کنترل ظرفیت در کمپرسور های اسکرو طراحی اواپراتور به گونه‌ای صورت میگیرد که تعداد پاس اواپراتور متناسب و محاسبه شده با سرعت مبرد جهت برگشت روغن در ظرفیت پایین کمپرسور باشد.

استفاده از فین های آلمینیومی در داخل لوله های اواپراتور موجب مغشوش شدن جریان گاز فریون شده و انتقال حرارت را به علت برخورد مداوم گاز فریون با سطح  لوله در حد  بسیار مطلوبی بالا برده است. بافل های موجود از جنس پلی پروپیلن با استحکام بالا در  شل اواپراتور نیز، به گونه ای طراحی شده اند که با توجه به افت فشار مناسب در مسیر  آب سرد بالاترین بازدهی اواپراتور را باعث شوند.

همچنین در ساخت اواپراتور مینی چیلر بالازن هوا خنک 18 تن تبرید نامی دو مداره از ماشین آلات CNC در تولید تیوپ شیت ها استفاده میشود. با این روش تولید کیفیت و دقت ساخت دستگاه بسیار بالا است که در نتیجه آن احتمال نشتیها بسیار کم میشود. همچنین از درپوش جهت تلرانس‌های ساخت و افزایش دقت تولید استفاده میشود. مزیت استفاده از درپوش‌ها به صورت یکپارچه، افزایش استحکام و طول عمر اواپراتورها مییابد. همچنین از اکسپند دارای کنترل گشتاور جهت اکسپند لوله های مس به تیوپ شیت استفاده می‌گردد. مبدل با دو لایه رنگ اپوکسی و پس از آن با عایق ضخیم پوشانده میشود که در انتهای تولید مبدل تحت فشار 500psi ازت به مدت 48 ساعت تست میشود .

تابلو برق مینی چیلر بالازن 18 تن دو مدار :

تابلو برق نصب شده بر روی محصولات آریا تهویه خراسان، با مشخصات 380V/3PH/50HZ  و درجه حفاظت 55IP، دارای دو درب جهت محافظت چراغ های سیگنال در مقابل نورآفتاب، آب باران و دیگر عوامل تعبیه گردیده است. این تابلو برق ها دارای لرزه گیر جداگانه، جهت جلوگیری از انتقال ارتعاش کمپرسورها به تابلو برق و همچنین فن های مکنده یا دمنده با فیلتر مناسب جهت محافظت تابلو برق است.چراغ LED همراه با میکروسوئیچ، جهت سهولت دسترسی و استفاده از تابلو برق در تاریکی بکار برده شده است. اتصال سیم ارت به زمین، که تحویل و برقراری شبکه ارت با مقاومت کمتر از دو اُهم را بر عهده دارد، ضروری است.

کنترل تابلو برق

امکان دو نقطه دسترسی روشن/ خاموش که یکی از آنها در صورت شرایط اضطراری به کار گرفته می شود. کنترلر مورد استفاده، از برند DANFOSS  یا CAREL است. دارای کلید محافظ جان، جهت جلوگیری حداکثری از برق گرفتگی یا اتصال بدنه برق اصلی دستگاه که باعث جلوگیری از حوادث می شود.

فضای داخل تابلو برق بزرگ در نظر گرفته می شود که این موضوع باعث عیب یابی آسان، دسترسی و تعمیر راحت تر تابلو برق می گردد. برای حفاظت کابل ها از گلند فلزی و فلکسیور استفاده می شود. تابلو برق شامل چراغ سیگنال جداگانه برای هشدار است.

کنترل فاز بار و سیگنال عملکرد دستگاه

 کنترل فاز بار یا اصطلاحا ” رله کنترل فاز ” یکی از تجهیزات حفاظتی مورد استفاده در تابلو برق است. عملکرد این دستگاه به‌صورت الکترونیکی بوده و وظیفه آن حفاظت از تجهیزات در برابر اختلالات شبکه برق می‌باشد. منظور از اختلالات کاهش / افزایش ولتاژ ، عدم تقارن یا جابه‌جایی فازهاست. که در صورت بروز هر یک از این موارد می توان اقدام به قطع جریان می نمایید. در طراحی تابلو برق دستگاه های شرکت آریا تهویه از کنترل فاز برند LS، فانال و یا مشابه استفاده میشود. این دستگاه دارای یک ولت متر True RMS است که ولتاژ  در محدوده ی 10 ولت تا 220 ولت AC را اندازه گیری می کند و با توجه به مقدار اندازه گیری شده وضعیت خط مورد نظر را نمایش می دهد.
این دستگاه دارای 16 ورودی است که سه عدد از این ورودی ها مخصوص خطوط R, S,T برق سه فاز می باشد. و علاوه بر اندازه گیری ولتاژ این خطوط توالی فاز برای این خطوط را انجام می دهد. همچنین این دستگاه مجهز به WIFI برای کنترل از راه دور است که برنامه ی کنترلی تحت وب نوشته شده دارد و نیازی به نصب نرم افزار برای کنترل این دستگاه نیست. مزیت دیگر  این دستگاه، استفاده از رله SSR می باشد که قابل برنامه ریزی به صورت اتومات و دستی است.

قطعات مصرفی

تابلو برق دارای پریز برق  220V جهت انجام امور ضروری در مکان نصب مینی چیلر است. وجود راهنمای سیم بندی ترمینال جهت سهولت کابل کشی و عیب یابی می شود. لازم به ذکر است که تمامی ترمینال ها دارای شماره ترمینال و سیم بندی ها دارای وایرشو و شماره سیم می باشند.

داکت، ریل و ترمینال تابلو برق مطابق با استاندارد های بین المللی استفاده می شوند. در سیم بندی از مرغوب ترین سیم های موجود در بازار مانند: (سیم و کابل همدان، کاوه، تک، زرسیم و …) استفاده می شود. بدنه از ورق گالوانیزه به ضخامت 25.1mm و با رنگ پودری الکترواستاتیک پوشیده شده است.

بدنه-ابعاد – وزن مینی چیلربالازن 18 تن  دو مدار :

طراحی  و مدل سازی

مینی چیلر های آریا تهویه با استفاده از نرم افزارهای طراحی صنعتی و مهندسی روز دنیا مانند CATIA ، SOLIDWORK و AUTO CAD توسط دپارتمان فنی و مهندسی طراحی و مدل سازی می شوند سپس با استفاده از نرم افزارهای آنالیز مانند ABAQUS زیر فشار ، تست می شوند و مورد بررسی قرار می گیرند تا در مراحل سخت و شرایط حساس بارگیری، حمل و جا به جایی در جاده های کشور، راه های بین المللی و در زمان تخلیه کمترین تنش به سازه دستگاه وارد شود و مقاومت بالایی در برابر عوامل خارجی مخرب داشته باشند .

ساخت بدنه

در این بخش با توجه به وزن ، ابعاد و مدل دستگاه ضمن رعایت استانداردهای بین المللی در بکارگیری مواد اولیه از ورق های مرغوب با ضخامت مناسب از 25.1mmالی 3mm استفاده می شود. طول برش و خم ستون ها، ورق های نگهداره فن، درب های تابلو برق و دیگر موارد تماما مطابق نقشه تهیه شده و بویسله دستگاه CNC، خم و برش تولید می گردد.

شاسی

باتوجه به اینکه وزن تمام قطعات استفاده شده در چیلر مانند کمپرسور، کندانسور، اواپراتور، تجهیزات مکانیکی برودتی و شیرآلات، تابلو برق، فن به شاسی دستگاه منتقل می شود در همین راستا شاسی باید تحمل موارد نام برده را داشته باشد. آریا تهویه در شاسی محصولات خود از ناودانی 12-10-8 استفاده کرده است که با توجه به سری و مدل دستگاه تغییر می کند. همچنین در این قسمت با کمک پیچ های تمام استیل ضد زنگ  دارای گرید A4 پایه های مخصوص حمل جرثقیل که از ورق با ضخامت 6mm ساخته شده اند، متصل می شوند.

اتصالات

استفاده از پیچ مقاوم با جنس استیل و گرید A4 دارای خاصیت ضدزنگ علاوه بر ایجاد استحکام به بدنه دستگاه به زیبایی این محصولات افزوده است و همچنین نصب این اتصالات طبق استاندادرهای خاص صورت می پذیرد.
شاسی دستگاه دارای لرزه گیر است. بدنه اصلی تابلو برق توسط لرزه گیر به بدنه چیلر نیز متصل می گردد.

علاوه بر آن در بخش تابلو برق  از دستگیره های توکار پلاستیکی از جنس الترامید جهت سهولت در باز و بسته شدن درب، جلوگیری از رها شدن آن از دست و بروز هرگونه آسیب و برخوردهای کنترل نشده درب با بدنه دستگاه استفاده می گردد. این دستگیره ها بر روی درب اولیه تابلو برق و در محلی قابل دسترس نصب می گردد تا بتوان با کمترین نیروی ممکن درب را باز نمود.

رنگ

رنگ مصرفی در بدنه مینی چیلر بالازن  MCR-18-2-R22 ، رنگ پودری الکترواستاتیک کوره ای است. استفاده از رنگ کوره ای مقام که در مدت زمان 8 دقیقه و در دمای 210 درجه سانتی گراد پخته می شود سبب طول عمر بالای بدنه دستگاه مثی شود. این رنگ ها که دارای پایه رنگ پلی استر می باشند،  بیش تر مناسب قطعات فلزی هستند که در محیط باز و در معرض نور خورشید و باران قرار دارند.

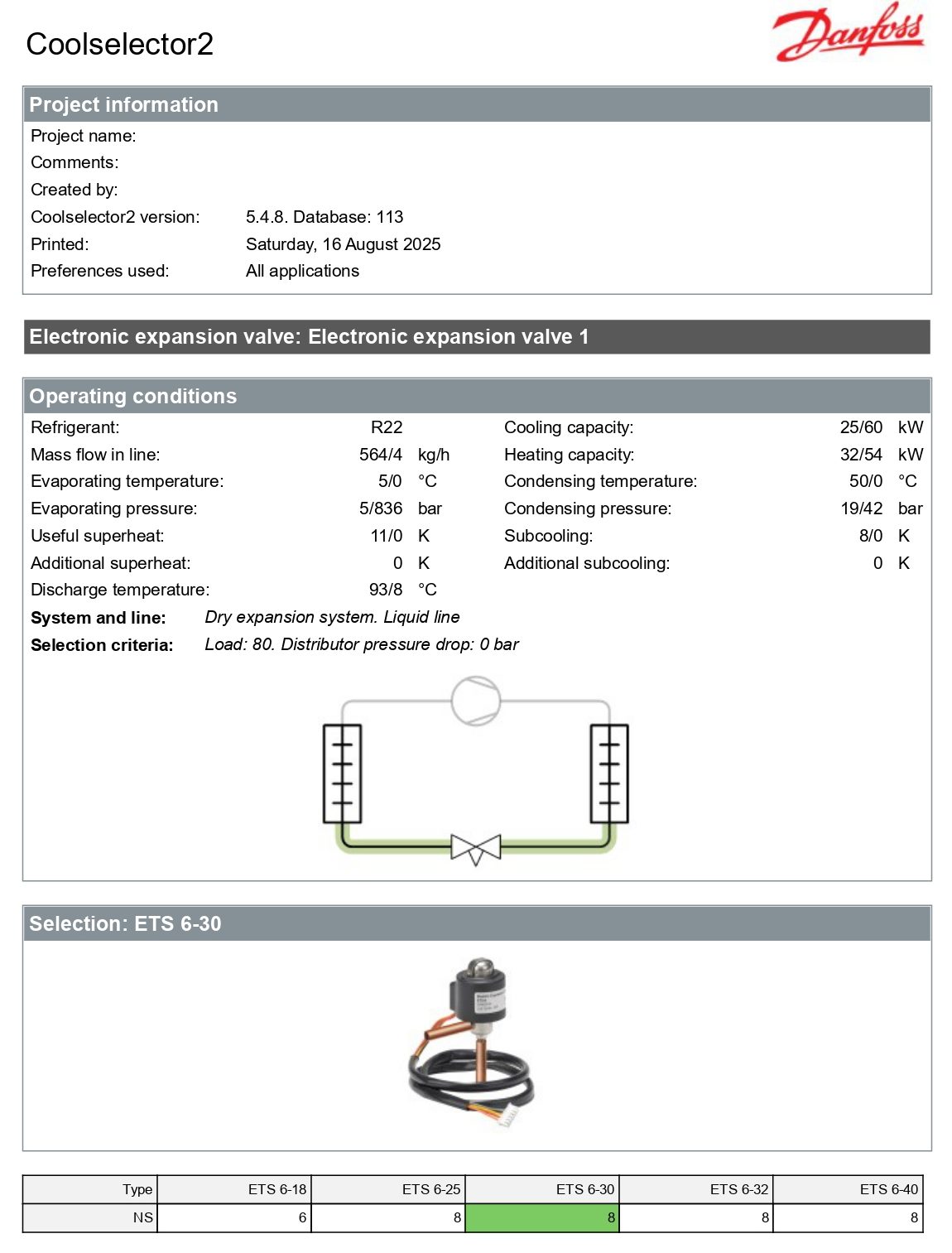

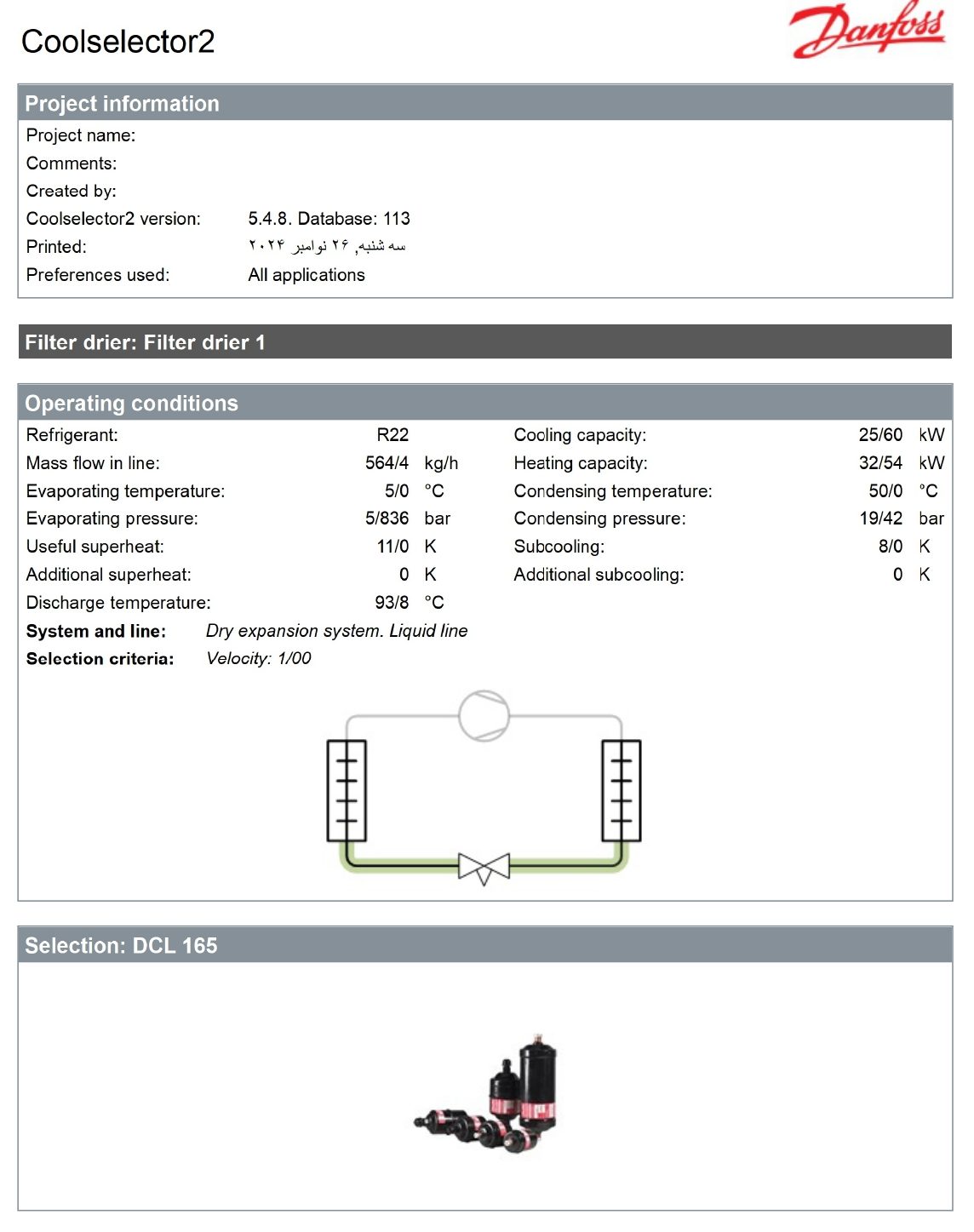

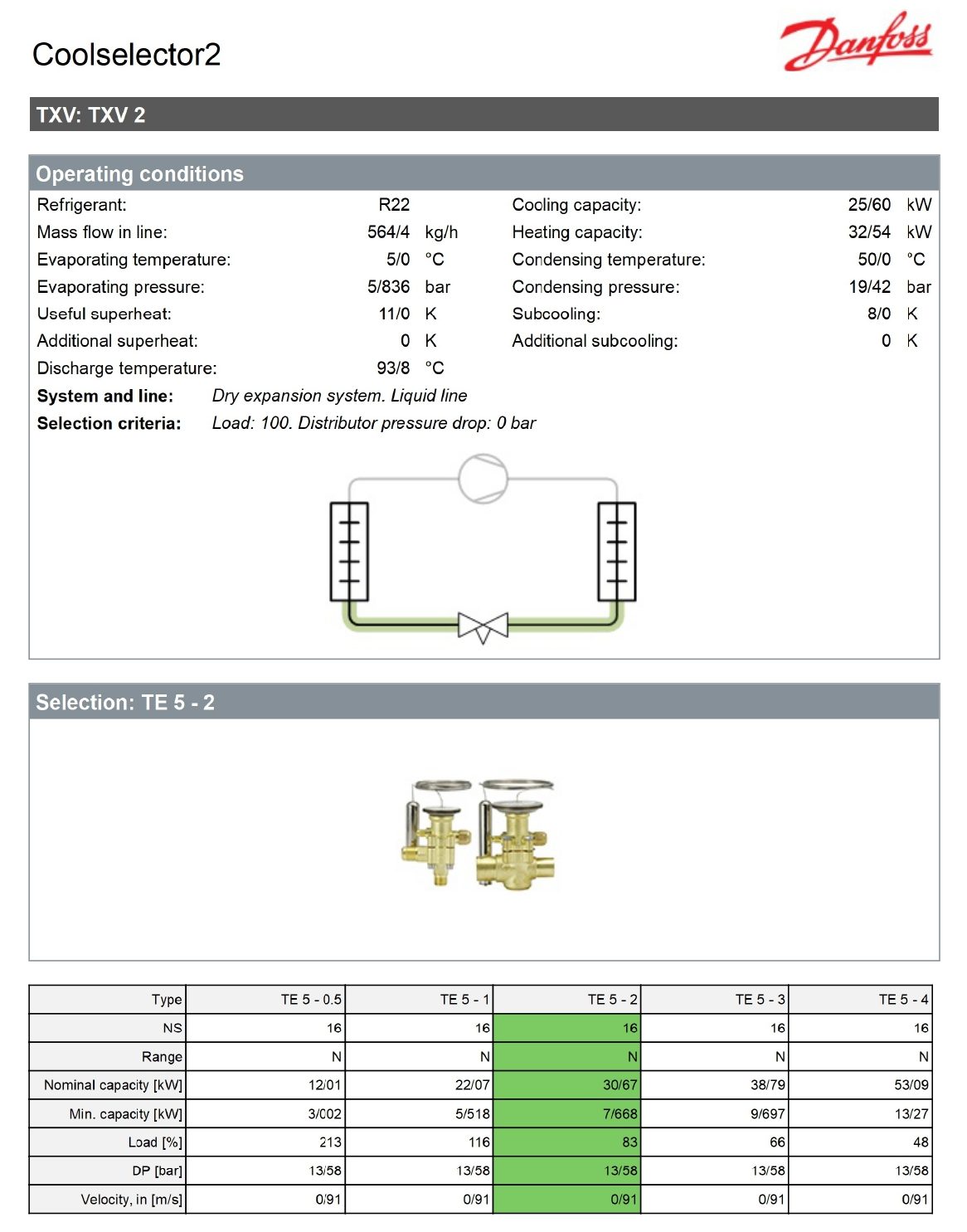

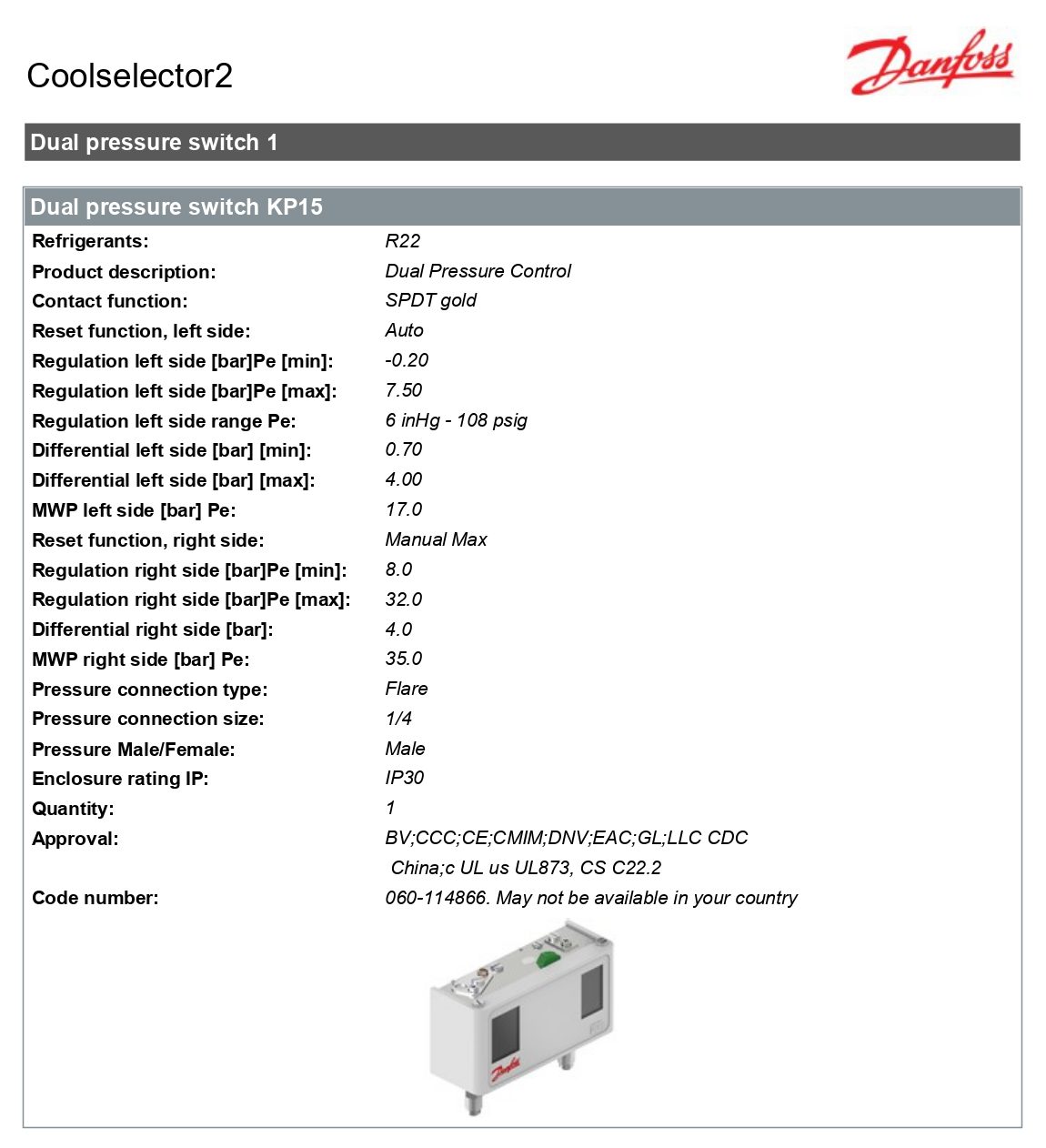

تجهیزات

کیت هیدرولیک در مینی چیلرها یکی از اجزای مهم و کاربردی است که برای بهینه‌سازی عملکرد سیستم سرمایشی و تأمین جریان آب در مدارهای بسته به‌کار می‌رود. وظیفه اصلی کیت هیدرولیک در این دستگاه‌ها، ایجاد تعادل فشار، کنترل جریان آب، و توزیع مناسب آن در سیستم‌های تهویه مطبوع است.که این کیت‌ها شامل اجزایی مانند پمپ‌های سیرکولاتور، منبع انبساط، شیرهای کنترلی، گیج‌های فشار و فلوسوییچ هستند.
 در شرکت آریا تهویه خراسان کیت هیدرولیک داخل مینی چیلر می باشد. که مزیت آن جلوگیری از نفوذ باران و گرد و خاک به داخل چیلر است. همچنین پمپ ، منبع انبساط و کلیه تجهیزات کیت هیدرولیک هم شامل گارانتی شرکت می شوند.
